Кондиционирование аккумуляторных батарей приборов Fluke
Наша компания купила для тестирования Омнисканер LT, и уже через полгода использования резко упала емкость батарей. Одна из них вообще разряжается за полчаса, другая держит максимум 3 часа, при том, что заряжаем их долго. Ваши менеджеры посоветовали купить новые батареи. Поскольку у нас вырос объем работ, мы купили не только батареи, но и новый прибор, Fluke DSP-4000. Не хочется повторять одну и ту же ошибку, поэтому сообщите, пожалуйста, как сделать батареи долговечнее?
Есть несколько простых правил обращения с аккумуляторными батареями, они помогут вам продлить их срок службы. Как и аккумуляторы мобильных телефонов, батареи тестеров не следует ронять, подвергать воздействию чрезмерно высоких и чрезмерно низких температур (в инструкции к любому прибору вы найдете температурные диапазоны хранения прибора и эксплуатации), держать в условиях высокой влажности. Не храните аккумуляторы совместно с металлическими предметами, которые могут закоротить контакты батарей. Не оставляйте приборы заряжаться дольше, чем требуется – чрезмерно продолжительная зарядка от сети приводит к уменьшению емкости батарей. Хотя у новых поколений аккумуляторов практически отсутствует эффект памяти, тем не менее, периодически следует полностью разряжать батареи, прежде чем заряжать их снова. Кроме того, у некоторых приборов есть функция так называемого кондиционирования батарей (или Battery Refreshment) – такой функцией обладают приборы серии DSP компании Fluke Networks. Ею можно периодически пользоваться, чтобы сделать отображение степени зарядки батарей более точным, а срок службы батарей – более продолжительным.
Чтобы произвести кондиционирование батарей, нужно выполнить следующие действия:
Следует отметить, что в новых приборах Fluke DSP используются никель-металгидридные аккумуляторы (NiMH). В Омнисканерах LT поставляются никель-кадмиевые аккумуляторы (NiCd), качеством чуть-чуть пониже – это предыдущее поколение аккумуляторов. Никель-металгидридными аккумуляторами сейчас оснащаются комплекты OmniScanner 2.
Тотальная забота об аккумуляторе или просто CTEK!
Как все мы знаем, для того, чтобы привести в движение автомобиль, каким бы он не был, нужно две вещи-топливо и электричество.С одной стороны, конечно, всё это прописные истины, к которым все мы привыкли и воспринимаем, как должное, с другой же стороны, без этих жизненно важных ресурсов, любой автомобиль был бы не больше, чем горой металла, предметом, который просто стоит, как мебель.И если в случае с топливом, мы всегда можем контролировать его количество с помощью стрелки на приборной панели, то с электричеством ситуация обстоит немного сложнее.
Автомобильные аккумуляторы разряжаются вне зависимости от их использования.Рано или поздно заряда любого АКБ будет уже недостаточно для того, чтобы с «полоборота» завести двигатель.Далее, особенно с наступлением холодов, ситуация может поменяться ещё в более худшую сторону-мотор не заведётся и вовсе.
В большинстве случаев о разряженном аккумуляторе узнаём мы только по факту-сев в машину и включив зажигание.Как бы там не было, такая «проверка» может отрицательно сказаться на электронных частях автомобиля.Особенно, если этот самый автомобиль электроникой напичкан под завязку.
Лично в моём случае проблемы с аккумулятором начались ещё прошлой осенью, когда машина стояла в холодном гараже.Спустя буквально несколько дней, придя туда одним достаточно морозным утром, автомобиль завестись отказался…В тот раз севший АКБ ожил после непродолжительного «прикуривания» от другой машины.Через неделю после всех этих событий Атлантис благополучно переехал в тёплый паркинг, но не смотря на это, проблема всё же до конца решена не была.Собственно в этом году, с наступлением первых холодных ночей, она вернулась вновь.
Первым делом выяснение причин данной проблемы началось с диагностики генератора.Именно с того, какое номинальное напряжение от него идёт непосредственно на аккумулятор.Оно, как и должно, равнялось 14 В.
Далее, после всех этих проверок, вариантов оставалось только два.Первый и самый дорогой-это покупка нового аккумулятора.С ним, бесспорно, проблема ушла бы, но вот надолго ли, это для меня оставалось вопросом.Да и к тому же, новый АКБ точно так же, перед установкой, рекомендуется заряжать.Как вы поняли ответ уже лежал на поверхности и после не долгих раздумий я остановился на втором и самом, по моему, правильном варианте-приобретении зарядного устройства для автомобильного аккумулятора.
На данный момент зарядных устройств для АКБ существует огромное множество.Все они по своему хороши, но как бы там не было, лично мой выбор был сделан ещё давным давно…Почему?Ну хотя бы потому, что данная фирма делает OEM зарядные устройства для всех ведущих производителей автомобилей.

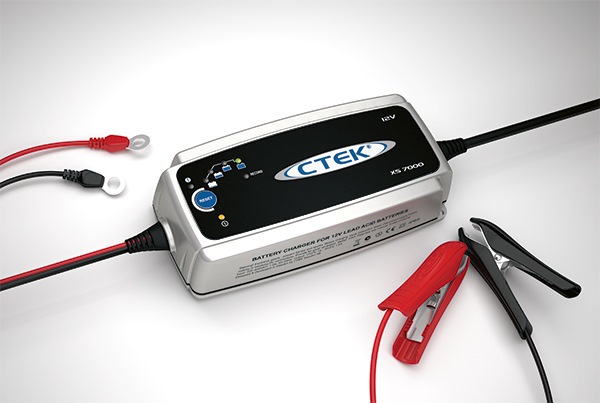

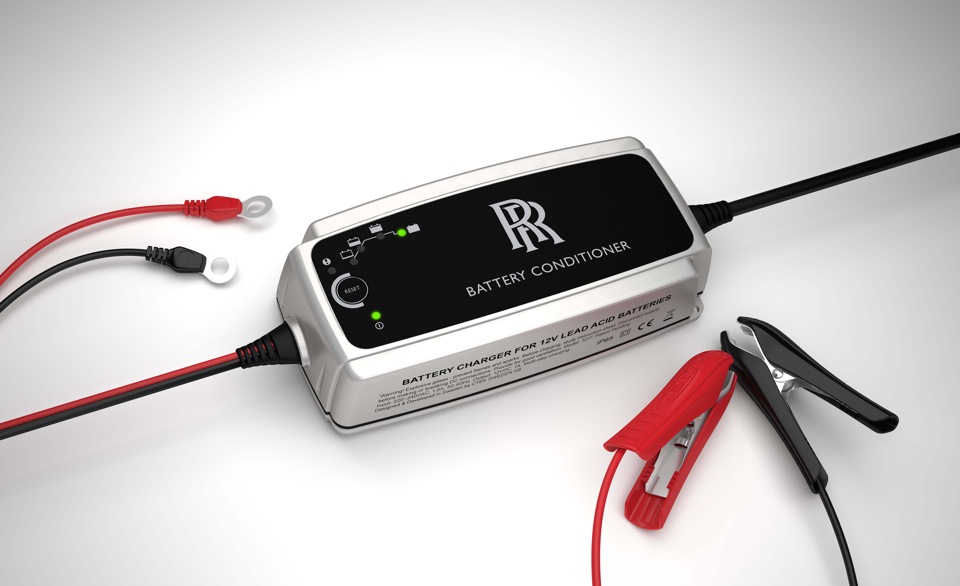

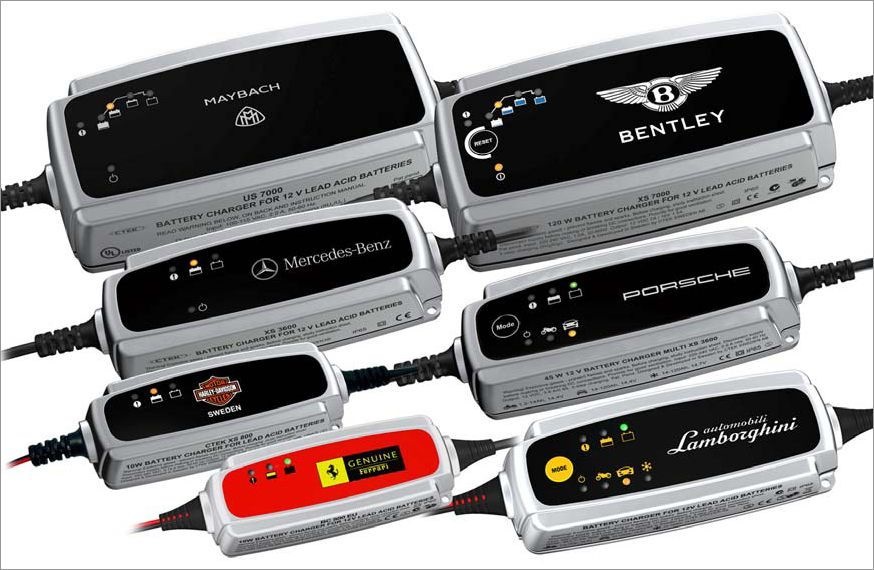

Всё, что вы видите на картинках выше это ЗУ шведской фирмы CTEK(по русски СИТЭК).Единственное отличие лишь в замене логотипа производителя на логотип конкретной марки автомобиля.Вместе с этим, я уверен, у какого нибудь официального дилера Rolls Royce, отличие будет ещё и в огромной разнице в цене.
Ввиду этого всего, покупать данное зарядное устройство целесообразнее просто в магазине, который на этом специализируется.Собственно окончательно определившись с моделью, именно это я и сделал.

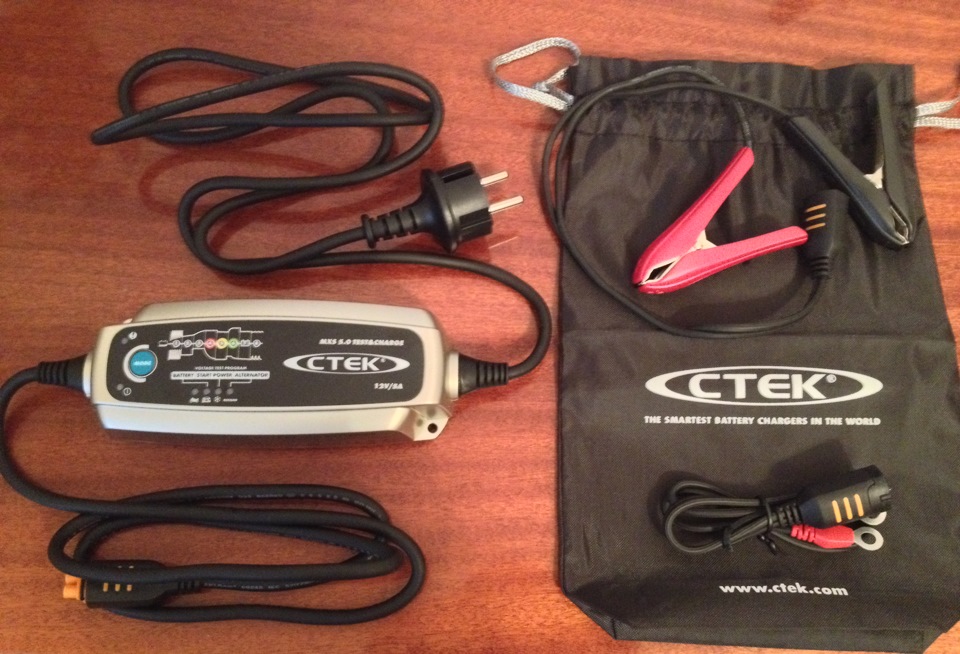

Итак, зарядное устройство CTEK MXS 5.0 Test & Charge.
Как вы поняли из этого довольно длинного названия, данное ЗУ умеет как заряжать, так и тестировать.Вообще, на самом деле, оно умеет очень много.Как утверждает производитель, оно настолько умное, что чуть ли не играет само в шахматы)
После покупки данного зарядного устройства, я конечно же, сразу начал его испытывать.
Приехав в гараж, аккумулятор был снят и поставлен на зарядку на целую ночь.Как бы там не было, прибор спокойно можно использовать и не снимая АКБ с машины.Короткие замыкания и прочее-исключены!

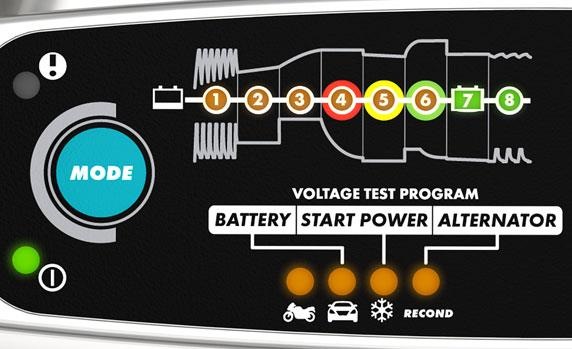

Сразу же после подключения к аккумулятору, ЗУ автоматически определяет способен ли он воспринимать заряд.В противном случае на приборе загорится восклицательный знак и заряжаться, следовательно, ничего не будет.Так же это произойдёт и в том случае, если перепутаны полюса.Если же всё нормально, то далее, кнопкой MODE нужно выбрать один из четырёх режимов зарядки:
1)Пиктограмма мотоцикла.
Режим для заряда малых батарей ёмкостью от 1.2 до 14 Ач.Подходит для мотоциклов или батарей ИБП.
2)Пиктограмма автомобиля.
Основной режим для заряда батарей ёмкостью от 14 до 110 Ач.В режиме подзарядки подойдёт и для батарей ёмкостью до 160 Ач.
3)Пиктограмма снежинки.
Режим для зарядки при низкой температуре.Например в холодном гараже.Так же данный режим нужно включать при обслуживании батарей типа AGM.
4)Пиктограмма с надписью RECOND.
Режим для сильно разряженных аккумуляторов.Полностью восстанавливает ресурс АКБ.
Все эти режимы можно использовать как по отдельности, так и вместе!
После выбора необходимого режима зарядки, устройство собственно начинает заряжать.
Весь процесс занимает максимум 24 часа.Хотя честно говоря, конкретно мой аккумулятор, который сел достаточно сильно, полностью зарядился часов за 12.И это, кстати, с тем учётом, что до кучи был выбран режим восстановления(RECOND).С ним процесс идёт дольше.
О том, насколько зарядился АКБ на приборе сигнализируют 8 лампочек.Это непосредственно сами этапы зарядки.На каждом из них подаётся определённое напряжение и ток, в следствии чего со свинцовых пластин в аккумуляторе удаляются сульфаты(отложения) и восстанавливается расслоённый электролит.В процессе самой зарядки устройство неоднократно диагностирует состояние АКБ и если что то идёт не так, всё останавливается.Так же, если вдруг вы вообще забыли про зарядку и уехали в другую страну допустим на месяц, устройство не даст вашему аккумулятору перезарядиться, закипеть или взорваться, а будет просто поддерживать его заряд, периодически отключаясь.
В завершении, хотел бы сказать пару слов именно о той функции данного зарядного устройства, которая собственно меня и привлекла.А именно о тестировании.
Данный прибор помимо зарядки АКБ, умеет ещё и тестировать состояние аккумулятора, генератора и силу пускового тока.Всё это делается настолько просто, что занимает, в буквальном смысле, считанные минуты.Достаточно подсоединить прибор к аккумулятору, выбрать соответствующую пиктограмму и далее смотреть на результат, который будет изображён на одних, из восьми лампочек.Они выделены в виде светофора.Зелёная-всё гуд, красная, соответственно-всё хреново)В розетку, при этом, подключать ничего не нужно.
Актуальность всех этих показаний, которые выдаёт прибор в ходе тестов, достаточно правдивая.Как бы там не было, конечно, какой нибудь амперметр, был бы возможно поточнее…хотя тоже не факт.
Единственный минус, какой можно отметить, это цена.Особенно сейчас, с нынешним курсом валют.Как бы там не было, тех денег, за которые устройство продавалось буквально несколько недель назад, оно стоит бесспорно!
Восстановительный заряд автомобильных AGM аккумуляторов после глубокого разряда на примере Topla Stop&Go AG60
Привет, Хабр! Сегодня мы прольём свет на некое тайное знание о современных свинцовых аккумуляторах, которое есть в официальных инструкциях от производителей, но большинство читателей его не замечает, во многом по причине популярных аккумуляторных предрассудков и мифов.
Начало истории этой Topla AGM Stop&Go AG60 в предыдущей статье.
Тем не менее, и он считает разряженную Topla AGM Stop&Go AG60 негодной, предписывая отправить в утиль, а не заряжать. А мы всё же зарядим! Прибор — хорошо, умный, с красивым цветным экраном и USB подключением к ПК — ещё лучше, но голову на плечах он не заменяет.
В качестве отправной точки можно изучить инструкцию по эксплуатации и безопасности к 12V VRLA AGM АКБ, предоставляемую компанией Exide.
Для восстановительного заряда воспользуемся прибором Кулон-912, представляющим собой программируемое зарядно-разрядное устройство на основе стабилизированного источника тока и напряжения (CC/CV) с цифровым управлением и возможностью удалённого управления по wi-fi.
Иметь столь продвинутый прибор автомобилисту удобно, но необязательно. Можно обойтись любым зарядным устройством (ЗУ) с ручным режимом, регулируемым блоком питания (БП) или DC/DC преобразователем со стабилизацией (ограничением) напряжения и тока и их индикацией. Либо адаптивным ЗУ, автоматически устанавливающим токи и напряжения согласно его алгоритму.
Главное, чтобы прибор обеспечивал такие параметры заряда, (ток, напряжение, время этапа), о которых пойдёт речь ниже, и прибором или человеком осуществлялся контроль их соблюдения. Если напряжение недостаточно, или не контролируется, и тому подобное, вероятность положительных результатов резко стремится к нулю.
Ток основного заряда 10% номинальной ёмкости, ток окончания — 1%. Для 60 А*ч это соответственно 6 и 0.6 ампер. Максимальное время этапа можно оставить без ограничения.
Для этапа дозаряда устанавливаем такое же напряжение 14.7 вольт, ток 3% ёмкости, время 48 часов.
Параметры этапа буферного хранения: напряжение 13.6 вольт, максимальный ток 0.4 ампера.
При восстановлении очень глубоко разряженной или сильно изношенной АКБ рекомендуется ограничить ток основного заряда 2-5 процентами номинальной ёмкости.Для 60 А*ч это от 1.2 до 3 ампер. Рекомендация особенно актуальная при напряжении на клеммах ниже 12 вольт, для чего можно активировать этап предзаряда. Но наша АКБ новая, потому основной заряд будем производить током 10% = 6А.
Программируемые ЗУ позволяют использовать разные этапы профиля по отдельности или один за другим на усмотрение пользователя, тогда как адаптивные ЗУ могут выбирать этап и его параметры, а также переходить между этапами автоматически в реальном времени, в зависимости от состояния АКБ.
Для адаптивных ЗУ от пользователя также требуется указать отправные точки определения параметров. Обычно это диапазон ёмкости АКБ, отвечающий за силу тока, и диапазоны напряжений, определяемых типом АКБ и температурой, задаваемые номером программы или ограничением напряжения, которые также влияют на число и последовательность этапов.
Если установлено слишком высокое значение напряжения, адаптивное ЗУ может продолжать заряд, пока он не будет завершён пользователем. Это предусматривается для полного выравнивающего заряда аккумуляторов, нуждающихся в значительной десульфатации и (или) проявляющих склонность к стойкому расслоению электролита. Разумеется, при таких настройках пользователь должен периодически следить за ходом процесса и температурой аккумуляторной батареи.
Запускаем заряд. Несмотря на то, что этап предзаряда не активирован, Кулон-912 не сразу включает заданные 6 ампер, а постепенно повышает силу тока с нуля.
Прошло 12 часов, аккумулятору сообщено 58.19 А*ч. Ток уже 0.7 А. Скоро он снизится до 0.6, и ЗУ перейдёт к дозаряду. Если следовать инструкции от Exide, можно было установить ток завершения заряда не 1, а 2 процента, это для нашей АКБ 1.2 А. Тогда переход от основного заряда к дозаряду уже произошёл бы.
В зависимости от температуры и состояния аккумулятора, и AGM, и другие типы АКБ могут «застревать» при напряжении завершения основного заряда на некотором значении тока.
Дело в том, что 12-вольтовая батарея состоит из шести банок, в которых находится 12 полублоков по нескольку пластин, активные массы каждой из которых имеют длину, ширину, толщину и объём. Имеется и расслоение электролита, которое в AGM выражено слабо, а в «мокрых» аккумуляторах сильно.
Неизбежно возникающий и прогрессирующий разбаланс между банками, полублоками, участками АМ ведёт к тому, что в разных местах батареи при заряде идут разные процессы. При одних и тех же токе и напряжении на клеммах, токи между участками АМ и потенциалы полублоков распределяются по-разному.
Потому, если ЗУ позволяет автоматически, или у пользователя есть возможность и желание следить за параметрами, можно установить продвинутое условие перехода от основного заряда в дозаряд: ток при максимальном напряжении основного заряда снизился до 1% номинальной ёмкости, либо он ниже 2% и не снижается в течение 2 или более часов.
Чем более полно осуществлён каждый этап заряда, тем более полное восстановление аккумуляторной батареи у нас получится.
Данные рекомендации приведены для заряда постоянным током и напряжением. В случае ЗУ, использующих прерывистый или асимметричный (реверсивный) ток, значения напряжений и токов перехода между этапами, а также вольтамперные характеристики батареи после этапов, будут другими.
Дело в том, что потенциалы реальной свинцово-кислотной электрохимической ячейки при отсутствии или том или ином направлении, (разряд / заряд), тока во внешней цепи складываются не только из термодинамической ЭДС и падении напряжения на внутреннем сопротивлении, но и совокупности нескольких ЭДС поляризации, куда вносят свой вклад, в частности, наличие газов в порах активных масс и расположение носителей заряда, — ионов, — в объёме электролита.
Процессы выработки и расхода газов, движения ионов, имеют свою кинетику. Потому электрохимики говорят применительно к электрохимической ячейке о вольтамперной характеристике во времени, или отклике на зарядный и разрядный импульс. И потому для заряда современных свинцовых АКБ со специальными добавками в активные массы и продвинутой конструкцией сепараторов, влияющих на движение ионов и газов, используются многоступенчатые профили заряда и иногда особые формы тока. (Можно вспомнить, что генераторы транспортных средств и трансформаторные ЗУ заряжают АКБ не постоянным, а пульсирующим током).
Температура аккумулятора 26.4 градуса Цельсия, в помещении 23 градуса. Нагрев при заряде совсем небольшой.
Тем временем, практически сразу после предыдущего фото ток снизился до 600 мА, ЗУ перешло в дозаряд. После суток дозаряда ток 130 мА.
Подходят к завершению вторые сутки дозаряда. Ток колеблется от 40 до 100 мА.
Тайное знание у всех на виду, но его не замечают
Завершающий этап зарядки проводится путем использования постоянного тока (2% номинальной емкости) в течение 2 часов. На всех этапах зарядки температура батареи не должна превышать 50°C.
Где здесь указано максимальное напряжение на клеммах аккумулятора? — Нигде, потому что это этап зарядки постоянным током 2% номинальной емкости без ограничения напряжения. Предписывается только соблюдать фиксированное время этапа — 2 часа, и контролировать температуру АКБ, чтобы она не превысила 50 градусов Цельсия.
Эксайд не одинок в таких «высоковольтных» рекомендациях. Для примера, Chaowei для Chilwee EVF и Tianneng для TNE рекомендуют этап заряда напряжением до 16.02В, током 1% ёмкости, не более 2 часов, после завершения основного заряда и двух этапов дозаряда, и при условии, что основной заряд продолжался более 3 часов, т.е. аккумулятор был разряжен в достаточно значительной степени.
Этот режим более мягкий и осторожный, но и предназначается он не для стартерных AGM, а для тяговых гелевых АКБ с углеродными добавками в активные массы. И он необходим для предотвращения деградации аккумуляторов сульфатацией от хронического прогрессирующего недозаряда.
Максимальное напряжение, которое может выдать Кулон-912, равно 16.5 вольт. Его и установим. Время 2 часа, без пауз и реверса. Запускаем.
Напряжение быстро достигло максимума, ток снижается. Если строго следовать инструкции Exide, нужно напряжение ещё выше, чтобы стабилизировать ток 2% на протяжении всех двух часов, но Кулон-912 такой технической возможности не предоставляет.
Прошло 36 минут, ток при 16.49 В колеблется от 200 до 410 мА.
После двух часов завершающего этапа «высоковольтного» дозаряда температура АКБ 27.8 градуса. Аккумулятор не «закипел» и не раздулся.
Ведь мы не превышали ток и время этапа.
При длительном нахождении даже под буферным напряжением в источниках бесперебойного питания изношенные AGM аккумуляторы перегреваются и вздуваются.
Чтобы это предотвратить, можно долить дистиллированную воду и произвести полный десульфатирующий дозаряд. Таким способом во многих случаях удаётся восстановить AGM аккумулятор ИБП, если несуще-токоведущие конструкции из свинцового сплава не разрушены длительным перезарядом. Однако после вскрытия крышек над клапанами и долива появляется риск утечки электролита при расположении АКБ не вверх пробками.
Спросите, какой может быть перезаряд у сульфатированного, то есть, недозаряженного аккумулятора? — Такой, что при недостатке воды и напряжения для преобразования рабочих сульфатов в заряженные активные массы, электроэнергия идёт на дальнейшую потерю воды и наработку активных масс из решёток и тоководов. Положительные окисляются и рассыпаются, а отрицательные из сплошных становятся губчатыми. Иногда при вскрытии вышедшей из строя AGM АКБ обнаруживаются наросты губчатого свинца, приведшие к короткому замыканию.
В случае работы АКБ под буферным напряжением 13.8 В, инструкция Эксайд предписывает рассмотеть возможность применения такого трёхступенчатого профиля заряда, (основной заряд, первый дозаряд, второй дозаряд), раз в месяц. Как минимум, это необходимо делать два раза в год. При зимней эксплуатации, подзаряд (без третьего этапа) желательно производить раз в неделю.
Диалектика свинцово-кислотных батарей такова, что недозаряд ведёт к сульфатации, а перезаряд к потере воды и коррозии. Противоречие разрешается следующим образом: рабочие заряды и в циклическом, и в буферном режимах осуществляются при пониженных напряжениях, минимизирующих коррозию и потерю воды, но неизбежный при такой эксплуатации недозаряд компенсируется периодическим полным стационарным выравнивающим дозарядом. Также последний необходим после каждого глубокого разряда аккумуляторной батареи.
Непонимание этой диалектики, разницы между повседневным и «лечебно-профилактическим» зарядами, и необходимости соблюдения напряжений, токов, времени, условий начала и завершения этапов зарядного профиля ведут к возникновению и поддержанию мифов и предрассудков на тему аккумуляторов и зарядных устройств.
Также следует понимать, что рекомендации и предписания в различной литературе даются применительно к тому оборудованию, наличие которого предполагается в распоряжении адресата. Например, стабилизаторы постоянного тока, (за исключением барретеров, в качестве которых применяются лампочки и иные мощные проволочные резисторы), вошли в доступный арсенал для обслуживания АКБ не сразу, и до сих пор имеются не везде. Потому до сих пор действует немало документации, составленной под старое оборудование, где приходится ограничивать напряжение в силу невозможности тонко и оперативно регулировать ток.
После суточного отстоя, сравним показания двух аккумуляторных тестеров, старого DHC BT280 и нового Konnwei KW600.
Новый тестер выдал показания как старый в режиме обычных, не AGM АКБ.
По этому вопросу Виктор написал представителю Konnwei, в ответ получена рекомендация обновить прошивку тестера с помощью официального приложения, так как алгоритмы для разных типов АКБ у них тогда были на стадии доработки. (Обновлений с тех пор было несколько, и в 2021 году с тестерами Konnwei всё отлично). А пока, (на август 2019 года), достоверными считаем показания DHC BT280, которые проявили повторяемость на протяжении испытаний двух АКБ Topla.
Итак, пусковые характеристики этого AGM аккумулятора мы восстановили. Что насчёт ёмкости? Произведём восьмой по счёту контрольный разряд по ГОСТ.
Заметим, что только дозаряд с повышенным перенапряжением позволил полностью восстановить ёмкость после недозаряда ЗУ BL1215 в КТЦ4, когда аккумулятор потерял 5.34% ёмкости.
Краш-тест этой АКБ вместе с параллельно тестируемой Topla Energy E60X недельным разрядом включенными фарами будет в следующей публикации.
Статья написана в сотрудничестве с автором экспериментов и видео — Аккумуляторщиком Виктором VECTOR.
